连续运行导体最高温度 125℃和140℃特种橡皮绝缘电机绕组引接软电缆和软线
☆常规属性：
产品采用柔性精炼无氧镀锡软铜丝为导体，特种橡皮绝缘层、具有耐高温、防水、耐寒、耐磨、耐油、耐酸碱、耐臭氧和耐气候老化等优点、并且满足 RoHS、低烟、无卤等特殊要求。
☆适用范围：
产品可用于额定电压10kV及以下各类电机，电器绕组连接并引出机壳或绕组与机壳上的固定连接使用。

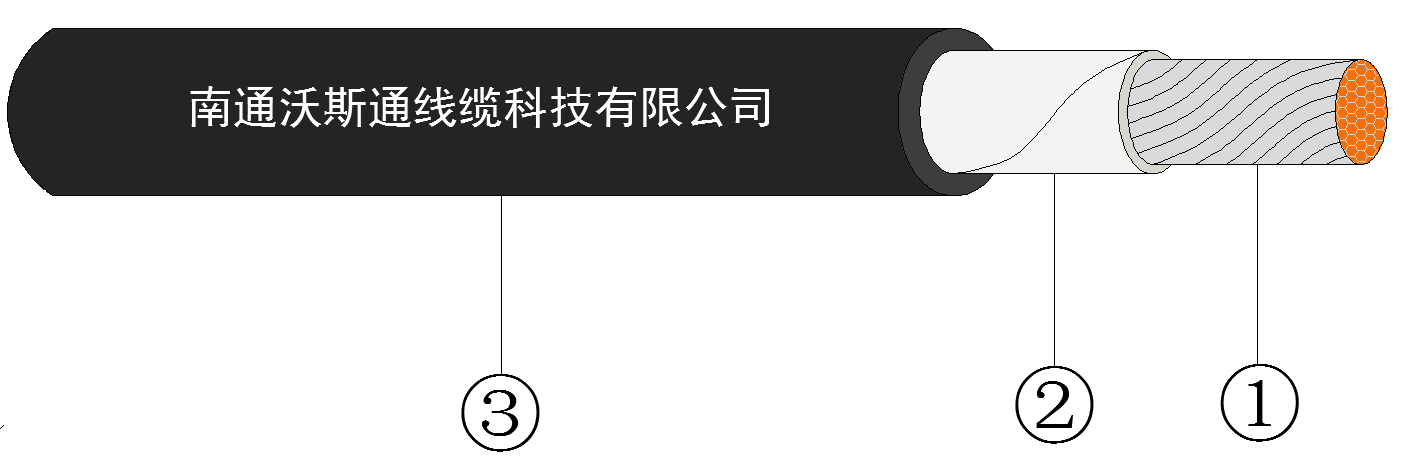

☆一般结构：
① 导 体：柔性精炼无氧镀锡软铜丝，满足 GB / T 3956-2008标准。
② 隔离层：由合适材料制成的隔离层。
③ 绝 缘：特种橡皮绝缘，满足Q / WST 02-2018标准中5.2条规定。
绝缘层默认为黑色，也可按客户指定要求择色
表面打印：产品型号、 额定电压、 标称截面、 公司名称及生产班号等连续标志
☆技术参数：
结构参数，产品近似重量与导体电阻 ………………………………参见表1
检测 ……………………………………………………………………….....参见表2
☆运行状态：
连续运行导体最高工作温度……………………………………………+ 125℃，+ 140℃（固定敷设）；
导体短时允许最高……………………………………………………... +200℃/ 5s；
交流额定电压 U0…………………………………………………………500V、1000V、3000V、6000V、10000V
电缆最低运行温度…………………………………………………………-40℃（固定敷设）；
…………………………………………………………-25℃（移动敷设）；
最小允许弯曲半径…………………………………………………………4×D（D为电缆外径）；
电压测试：
|
交流额定电压 U0
|
工频试验电压
|
|
500V
|
3.0kV
|
|
1000V
|
6.0kV
|
|
3000V
|
15.0kV
|
|
6000V
|
20.0kV
|
|
10000V
|
35.0kV
|
热效应预热温度180℃/ 200℃、48小时，经180°弯曲、工频电压检验无击穿；
耐溶剂预热温度180℃/ 200℃、24小时，烘培温度180℃/ 200℃、24小时、经180°弯曲、工频电压检验无击穿；
耐浸渍漆预热温度180℃/ 200℃、24小时，烘培温度180℃/ 200℃、16小时、 经180°弯曲、工频电压检验无击穿；
☆电缆参照执行以下标准规定：
Q/WST 02-2018《连续运行导体最高温度125℃和140℃特种橡皮绝缘电机绕组引接软电缆》
JB/T 6213.1-2006《电机绕组引接软电缆和软线、第一部分：一般规定》
JB/T 6213.6-2006《电机绕组引接软电缆和软线、第六部分：连续运行导体最高温度为125℃和150℃电机绕组引接软电缆和软线》
GB/T 3956-2008《电缆的导体》
GB/T 2951-2008《电缆和光缆绝缘和护套材料通用试验方法》
GB/T 3048-2007《电线电缆电性能试验方法》
GB/T 4909-2009《裸电线试验方法》
GB/T 6995-2008《电线电缆识别标志方法》
RoHS指令：关于在电子电气设备中限制使用某些有害物质的欧盟议会和欧盟理事会第 2011/65/EU 附录II的修正指令（EU）2015/863
☆电缆通过以下标准的测试要求：
Q/WST 02-2018《连续运行导体最高温度125℃和140℃特种橡皮绝缘电机绕组引接软电缆》
RoHS指令：关于在电子电气设备中限制使用某些有害物质的欧盟议会和欧盟理事会第 2011/65/EU 附录II的修正指令（EU）2015/863
