WDZ-DCYJ-125、WDZ-DCYJ/2-125、WDZ-DCYJ/3-125

125℃交联聚烯烃绝缘无卤低烟阻燃轨道交通车辆用电缆

☆常规属性：

产品采用柔性精炼无氧镀锡软铜丝为导体，高弹性化学交联聚烯烃绝缘层、具有耐高温、防水、耐寒、耐磨、耐矿物油和燃料油、耐酸碱、耐臭氧和耐气候老化、无卤低烟阻燃等优点。

☆适用范围：

本产品适用于交流额定电压 3kV及以下的铁路机车车辆的电能传输和信号控制，或具有耐热、耐油、耐臭氧、耐低温、有无卤低烟阻燃等特殊要求的场合使用。

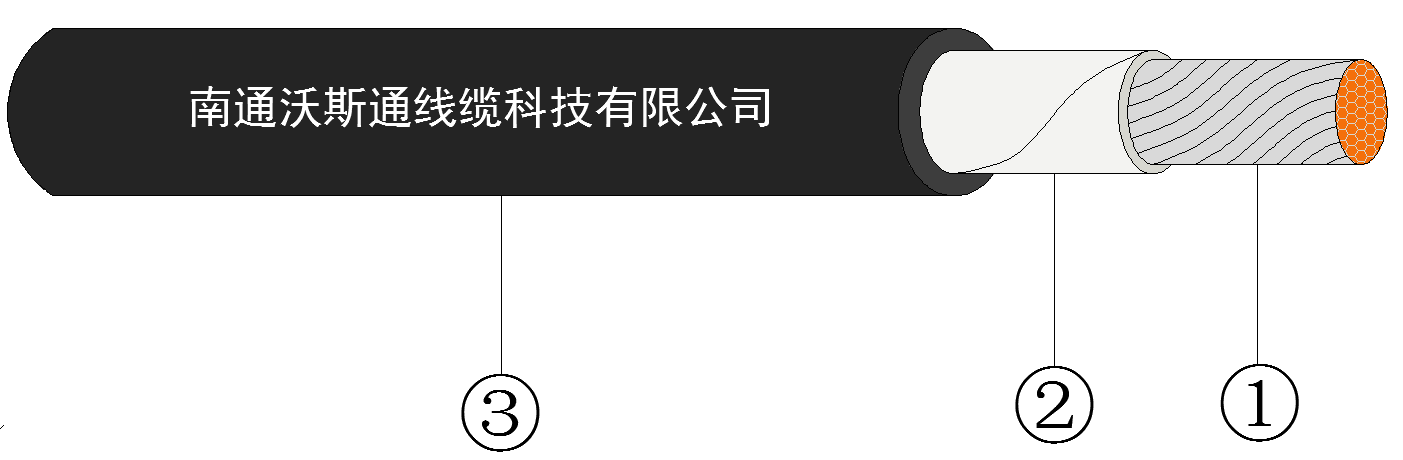

☆一般结构：






① 导 体：柔性精炼无氧镀锡软铜丝。

② 隔离层：由合适材料制成的隔离层。

③ 绝 缘：高弹性化学交联聚烯烃绝缘层。

表面打印：产品型号、额定电压、标称截面、公司名称及生产班号等连续标志。

☆技术参数：

结构参数、产品近似重量与导体电阻 ………………………参见表2

检测 …………………………………………………………………… 参见表3

☆运行状态：

连续运行导体最高工作温度………………………………………+125℃

导体短时允许最高……………………………………………………+200℃/ 5S

交流额定电压 U₀……………………………………………………...500V，750V，1500V，3000V

电缆最低运行温度……………………………………………………-40℃（固定敷设）

最小允许弯曲半径……………………………………………………D≤20，6×D（D为电缆外径）

                               ……………………………………………………………D＞20，8×D（D为电缆外径）
电压测试：

交流额定电压U0	工频试验电压
500V	2.0 kV
750V	3.5kV
1500V	6.0kV
3000V	12.0kV

电缆可在受矿物油和燃料油污染的场合使用。

电缆具有耐单根垂直燃烧特性，能承受 GB/18380.1-2001标准规定的燃烧试验。

电缆具有耐成束燃烧特性，能经受GB/T18380.3-2001和IEC60332-3-25标准规定的燃烧试验。

☆电缆参照执行以下标准规定：

GB/T 12528-2008《交流额定电压 3kV及以下轨道交通车辆电缆》

GB/T 3956-2008《电缆的导体》

GB/T 2951-2008《电缆和光缆绝缘和护套材料通用试验方法》

GB/T 3048-2007《电线电缆电性能试验方法》

GB/T 4909-2009《裸电线试验方法》

GB/T 6995-2008《电线电缆识别标志方法》

GB/T 18380-2001《电缆在火焰条件下的燃烧试验》

GB/T 252-2000《轻柴油》

SH/T 0139-1995《车轴油》

IEC 60332-3-25:2000《电缆在火焰条件下的燃烧试验，第3-25部分：垂直安装的成束电线或电缆的垂直火焰蔓延试验D类》




☆电缆通过以下标准的测试要求：

GB/T 12528-2008《交流额定电压 3kV及以下轨道交通车辆电缆》

GB/T 18380.1-2001《电缆在火焰条件下的燃烧试验，第1部分：单根绝缘电线或电缆垂直燃烧试验方法》

GB/T 18380.3-2001《电缆在火焰条件下的燃烧试验，第3部分：成束电线或电缆的燃烧试验方法》

IEC 60332-3-25:2000《电缆在火焰条件下的燃烧试验，第3-25部分：垂直安装的成束电线或电缆的垂直火焰蔓延试验  D类》

表1：系列范围

型号	额定电压	芯数	标称截面 mm2
WDZ-DCYJ-125     WDZ-DCYJ/2-125      WDZ-DCYJ/3-125	500V	1	1～4
	750V		0.75～300
	1500V		0.75～300
	3000V		0.75～300



表2：结构参数、近似重量与导体电阻

标称 截面 mm2	导体中最大单线直径mm	电缆外径上限mm				电缆近似重量kg/km				20℃时直流电阻 不大于 Ω／km
		500V	750V	1500V	3000V	500V	750V	1500V	3000V
0.75	0.21	--	3.0	3.9	4.3	--	15	22	26	26.7
1.0	0.21	2.3	3.3	4.1	4.5	14	18	25	28	20.0
1.5	0.26	2.8	3.6	4.4	4.8	20	24	32	36	13.7
2.5	0.26	3.2	4.2	5.0	5.3	30	34	43	47	8.21
4	0.31	3.9	5.0	5.9	6.3	49	52	61	67	5.09
6	0.31	--	5.7	6.6	7.0	--	73	86	92	3.39
10	0.41	--	7.7	8.1	8.5	--	126	139	147	1.95
16	0.41	--	9.0	9.4	9.8	--	184	204	213	1.24
25	0.41	--	10.5	10.9	11.3	--	274	298	308	0.795
35	0.41	--	11.8	12.2	12.6	--	378	402	416	0.565
50	0.41	--	13.9	14.4	15.2	--	540	570	595	0.393
70	0.51	--	16.5	17.0	17.4	--	767	800	813	0.277
95	0.51	--	18.6	19.4	19.8	--	1031	1054	1074	0.210
120	0.51	--	21.0	21.4	21.8	--	1267	1328	1349	0.164
150	0.51	--	23.4	24.2	24.6	--	1557	1662	1686	0.132
185	0.51	--	25.5	26.3	26.8	--	1881	1989	2015	0.108
240	0.51	--	29.4	30.2	30.6	--	2518	2627	2656	0.0817
300	0.51	--	32.0	32.8	33.4	--	3048	3187	3218	0.0654



表3：检测

序号	项目	测试条件	检测要求	检测标准
1	结构尺寸		符合表1	GB/T4909&GB/T2951
2	电气性能 导体电阻 电压试验 未处理试样 经矿物油后a 经燃料油后b 弯曲后 弯曲并经矿物油后a 弯曲并经燃料油后b 击穿电压试验 未处理试样 经矿物油后a 经燃料油后b 表面漏、放电试验 未处理试样 经矿物油后a 经燃料油后b 耐湿性试验 电缆绝缘电阻(3KV级)	20℃时   原始 100℃×70h后 70℃×168h后 原始 100℃×70h后 70℃×168h后   原始 100℃×70h后 70℃×168h后   2kV, 100V/S 100℃×70h, 2kV, 100V/S 70℃×168h, 2kV, 100V/S 10g/L氯化钠，60℃×240h 20℃时	符合表1 本规格书   本规格书 本规格书 本规格书 本规格书 本规格书   ≥4 kV、6kV、16kV、20kV ≥4 kV、6kV、16kV、20kV ≥4 kV、6kV、16kV、20kV   漏泄≤直径50%,闪络≥10KV 漏泄≤直径50%,闪络≥10KV 漏泄≤直径50%,闪络≥10KV 不击穿 ≥5×1012	GB/T3048.4 GB/T3048.8或GB/T3048.9       GB/T 12528-2008附录C     GB/T 3048.8       GB/T 12528-2008附录D       GB/T 12528-2008附录E GB/T 3048.5
3	绝缘机械物理性能 老化前拉力试验 老化后拉力试验   低温卷绕试验 未处理试样 低温拉伸试验 未处理试样 低温冲击试验 未处理试样	原始 158℃×7d     -40℃   -40℃   -40℃	≥9Mpa，≥125% 变化率≤-25% /，≤-40% 最小中间值≥100%   不开裂、不击穿   伸长率≥20%   不开裂	GB/T2951.11 GB/T2951.12   GB/T2951.14   GB/T2951.14   GB/T2951.14



续表3：检测

序号	项目	测试条件	检测要求	检测标准
	耐矿物油试验a 耐燃料油试验b 热延伸试验   高温压力试验	100℃×70h 70℃×168h 200℃、0.2Mpa、15min   125℃×4h	变化率≤-50% /≤-50% 变化率≤-55% /≤-55% 变化率≤175%，永久变形≤20% ≤50%	GB/T 12528-2008附录B GB/T 12528-2008附录B GB/T2951.21   GB/T2951.31
4	耐臭氧试验	25℃，0.025%～0.030%×3h	不开裂、不击穿	GB/T2951.21
5	单根垂直燃烧试验		≥50mm和≥540mm	GB/T 18380.1
6	电缆成束燃烧试验		D>12，C类，D≤12，D类	GB/T 18380.3&IEC60332-3-25
7	电缆烟密度试验		透光率≥70%	GB/T17651.2
8	绝缘燃烧气体腐蚀性试验		PH值≥4.3，电导率≤10uS/mm	GB/T17650.2
9	标志耐擦试验	浸水脱脂棉轻擦10次	清晰可辨	GB/T 12528
注：a：表示仅对WDZ-DCYJ/2-125、WDZ-DCYJ/3-125有此项要求。       b：表示仅对WDZ-DCYJ/3-125有此项要求。
